Schneider rele soketi 4 kutup RXZE2M114M
- +994 50 444 60 43
Məlumatlar

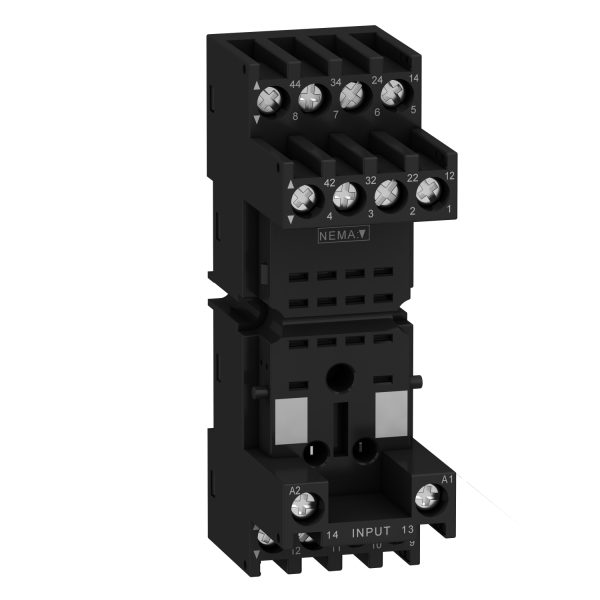

RXZE2M114M rele soketi
Schneider Electric elektrik şəbəkəsinə qoşulmuş idarəetmə rölelərinə uyğundur
Məkan paketi üçün çevik dizayn
Asan qurğu və röleyə yuvasından qoşulma
Sənaye P-lərinin funksiyalarını tamamlamaq üçün naqilli məntiqi avtomatlaşdırılmış LC sistemlərinin qurulması.
Bu Harmony RXZ qoşulma rele yuvası 250V AC bobin idarəetmə gərginliyinə malikdir və 10A reytinqli 2 DPDT (ikiqat qütblü ikiqat atış) dəyişdirmə əlaqə saxlayın.
Qoşulma idarəetmə rölesinə uyğundur
Asan qurğu və röleyə yuvasından qoşulmaq.
Sənaye proqramlaşdırıla bilən məntiq nəzarətçilərinin (PLC) funksiyalarını tamamlamaq sərt naqilli məntiq avtomatlaşdırılmış sistemləri üçün işlək işləmək
| Məhsul çeşidi | Harmony Elektromexaniki Röleləri Harmony Taymer Röleləri |
|---|---|
| Məhsul uyğunluğu | 2 C/O kontaktlı RXM qoşulma rölesi 4 C/O kontaktlı RXM qoşulma rölesi 2 C/O kontaktlı REXL qoşulma rölesi 4 C /O kontaktlı REXL qoşulma rölesi 4 C/O kontaktlı 782H qoşulma rölesi |
| Cihazın qısa adı | RXZ |
| [Ith] ənənəvi sərbəst hava istilik cərəyanı | 10 A |
| Məhsul və ya komponent növü | Soket |
| Kontaktların növü və tərkibi | 4 C/O |
| [Ue] nominal əməliyyat gərginliyi | < 250 V IEC-ə uyğundur < 300 V UL-ə uyğundur |
|---|---|
| Bağlantılar – terminallar | Vintli konnektorlar, 1 x 0.34…1 x 2.5 mm² (AWG 22…AWG 14) kabel ucu ilə elastik Vintli konnektorlar, 2 x 0.34…2 x 1 mm² (AWG 22…AWG 17) kabel ucu ilə elastik Vintli konnektorlar, 1 x 0.5…1 x 2.5 mm² (AWG 20…AWG 14) kabel ucu olmadan bərk Vintli konnektorlar, 2 x 0.5…2 x 1.5 mm² (AWG 20…AWG 16) kabel ucu olmadan bərk |
| Sancağın forması | Düz |
| Dartma momenti | M3 vint(lər) üçün <1 Nm |
| Düzəltmə rejimi | Vint (panel) ilə (35 mm simmetrik DIN ray) |
| Telin soyulması uzunluğu | 8 mm |
| Əlaqə terminalının təşkili | Qarışıq |
| [Uimp] nominal impuls gərginliyinə davamlıdır | 4 kV |
| Həddindən artıq gərginlik kateqoriyası | III |
| Çirklənmə dərəcəsi | 3 |
| Bölünməz miqdar üzrə satış | 10 |
| Eni | 27 mm |
| Xalis çəki | 0,055 kq |
| IP qoruma dərəcəsi | IEC 60529 standartına uyğun IP20 |
|---|---|
| Dielektrik gücü | 2500 V |
| Standartlar | IEC 61984 |
| Məhsul sertifikatları | UL CSA Lloyd’s |
| İşarələmə | CE |
| Saxlama üçün ətraf mühitin temperaturu | -40…85 °C |
| Əməliyyat üçün ətraf mühitin temperaturu | -40…55 °C |
| Paketin Vahid Növü 1 | PCE |
|---|---|
| Paket 1-dəki Vahidlərin Sayı | 1 |
| Paket 1 Hündürlük | 4.300 sm |
| Paket 1 Eni | 2.700 sm |
| Paket 1 Uzunluq | 7.500 sm |
| Paket 1 Çəki | 55.000 q |
| Paketin Vahid Növü 2 | BB1 |
| Paket 2-dəki Vahidlərin Sayı | 10 |
| Paket 2 Hündürlük | 7.800 sm |
| Paket 2 Eni | 9.000 sm |
| Paket 2 Uzunluq | 14.400 sm |
| Paket 2 Çəki | 584.000 q |
| Paketin Vahid Növü 3 | S03 |
| Paket 3-dəki Vahidlərin Sayı | 230 |
| Paket 3 Hündürlük | 30.000 sm |
| Paket 3 Eni | 30.000 sm |
| Paket 3 Uzunluq | 40.000 sm |
| Paket 3 Çəki | 13.694 kq |
